 Кровля

Крыша - стропилы является 3 основным компонентом дома.При сооружении крыши строителю необходимо учесть одно обстоятельство: крыши испытывают нагрузки от ветра и снега. Меньше всего снега накапливается (или его вообще не бывает) на плоских крышах, с которых снег сдувается ветром. Если ваша баня стоит на открытом, продуваемом месте, целесообразно для нее сделать односкатную или двускатную крышу с небольшим уклоном и без чердака. В этом случае конструкция крыши намного упрощается. Но в качестве кровельного материала в данном случае придется использовать только рубероид или кровельное железо, а также алюминиевый гофр.

Асбоцементные волнистые листы не годятся для таких малых уклонов, кровля начинает быстро протекать. Если вы “достали” шифер, угол уклона кровли должен быть не менее 30°. Кстати, на кровлях с углом наклона 30 - 45° снега за зиму собирается больше всего, и вес его может достигать опасных значений. Во всяком случае об этом надо хорошенько подумать, начиная строительство. Заметим еще, что кровли с уклонами от 0 до 2,5 % считаются плоскими, а с уклонами 2,5 % и более - скатными.

Обычная крыша бани состоит из несущей части - стропил и обрешетки и наружного покрытия - кровли.

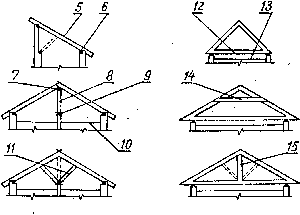

Применяют два типа стропил - висячие и наслонные.

Висячие стропила состоят из двух стропильных ног бревен диаметром 130 - 160 мм или досок сечением 40 - 180 мм, работающих на сжатие и изгиб и передающих усилие распора на деревянную затяжку, которой служит балка чердачного перекрытия с выпущенными концами. Если доски толщиной 40 мм проблема, вместо одной такой доски берут две более тонкие и сплачивают их между собой болтами, шурупами, гвоздями.

Дощатые стропила легче и удобнее, так как все соединения осуществляются на гвоздях с помощью деревянных накладок. Врубки применяют только для соединения стоек с прогоном и лежнем (в наслонных стропилах). Стойки выполняют из тех же досок, что и стропила.

Для конькового прогона берут брус 10Х10 см, а лежень и мауэрлат (опорный брус для стропил) делают из такого же бруса или из бревен, стесанных на два канта. Хомуты из стальной полосы или скрутки из проволоки диаметром 6 мм прибивают большими гвоздями к мауэрлату, а в верхнем (коньковом) узле - к прогону.

Узлы висячих стропил можно выполнить без ригеля или с ригелем с пролетами соответственно до 6 и 8 м. .Одинарную затяжку делают из тех же досок, что и стропила, а для двойной затяжки берут доски толщиной не менее 4 см. Для ригеля и накладок используют доски толщиной 25 - 30 мм.

Если в плоскости стропил жесткость обеспечивается самой стропильной фермой, для противодействия ветровым нагрузкам в поперечном направлении необходимо устроить одну-две диагональные связи в каждом скате крыши. Их выполняют из досок толщиной 30 - 40 мм, прибитых к основанию одной стропильной ноги и к средней части соседней.

Все элементы висячих стропил должны быть жестка связаны между собой - это стропильная ферма, которая опирается только на две крайние опоры. Стропильные ноги висячих стропил, упираясь друг в друга в коньке, создают значительное горизонтальное давление, которое передается стенам. Нижний пояс стропильной фермы (затяжка) гасит распор.

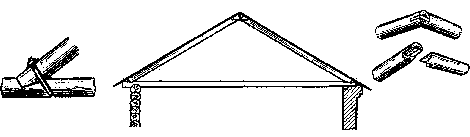

В коньке стропильные ноги соединяют в полдерева, а нижние концы врубают в балку. Расстояние между соседними стропилами 100 - 120 см.

Сечение стропил зависит от их нагрузки (вес кровли, снега), размера пролета, шага стропил и угла их установки (табл). Применяя подкосы, можно несколько уменьшить сечение стропил. Угол установки стропил (уклон кровли) берется 30°.

Сечение стропил для двускатной крыши в зависимости от длины стропильной ноги

Наслонные стропила при строительстве бани резонно применить для односкатной крыши. Наслонные стропила укладывают вдоль ската, они опираются непосредственно на наружные стены, и затяжка не требуется.

Если стены кирпичные или панельные стропила должны опираться на стены через настенный брус-мауэрлат. Установка наслонных стропил, таким образом, несколько проще.

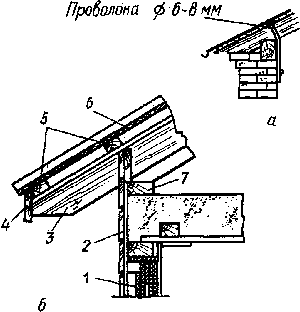

Примыкание наслонных стропил к стенам:
а - к кирпичной стене;
б - к панельной стене:
1 - стеновая панель;
2 - обшивка;
3 - стропильная нога;
4 - карнизная доска;
5 - обрешетка;
6 - асбестоцементные волнистые листы;
7 - мауэрлат.

Стропильные ноги надо накрепко связать с опорными элементами и в конечном счете со стенами, чтобы крышу не унесло ветром. Делают это с помощью стальных шпилек с резьбой, скоб или стальной проволоки диаметром 6 - 8 мм.

Стропила поддерживают обрешетку, устройство которой зависит от типа кровли.

Обрешетка.

Под кровлю из штучных и рулонных материалов применяют разреженные и сплошные деревянные основания (обрешетку) из брусков или досок.

Деревянные сплошные основания необходимы под асбестоцементные плитки и рулонные материалы. Основания под плитки выполняют в один слои с зазором между досками не более 10 мм; под рулонные покрытия - сплошные в два слоя. Первый дощатый (рабочий) настил укладывают по стропилам с небольшими промежутками. Второй, защитный - из узких досок под углом 45° к рабочему настилу. Между настилами следует поместить противоветровую прокладку из одного слоя рубероида.

Деревянные разреженные основания нужны под покрытие волнистыми асбоцементными листами, алюминиевыми “гофрами”, черепицей и деревянными изделиями.

Все элементы обрешетки или сплошного дощатого настила прочно закрепляют на стропилах. Стыки брусков, жердей и досок обязательно располагают в разбежку над стропилами. Наибольшие по ширине обрешетины размещают под кромками перекрывающих друг друга кровельных материалов, а также у конька и карниза. Первая от карниза обрешетина должна быть выше остальных на толщину кровельного настила, то есть на 10- 35 мм. В коньках и на ребрах кровли деревянные бруски устанавливают на ребро.

Деревянные обрешетины, настил и элементы стропил, не защищенные теплоизоляцией, должны отстоять от дымовой трубы не ближе чем на 130 мм. Закладные детали для пропуска трубы предусматривают до укладки кровельного материала.

Для отдельно стоящей бани небольших размеров требования по прочности крыши значительно ниже.

Основанием под покрытие волнистыми листами служит обрешетка из брусков сечением 60 x 60 мм. На таком основании продольная нахлестка листов будет плотной, листы прочно лежать на бруске обрешетки. Раскладывают и крепят бруски обрешетки от карниза к коньку с шагом 530 мм. Крепят листы на обрешетке специальными шиферными гвоздями с резиновой шайбой, которую покрывают окрасочным составом на натуральной олифе; гвоздь забивают, пока из-под шайбы не выступит остаток смазки.

Обрешетку крыши выполняют с таким расчетом, чтобы на нее можно было уложить целое число листов как в продольном, так и в поперечном направлениях. Если это невозможно, в кровлю вводят обрезанные листы, которые в поперечных рядах укладывают предпоследними у фронтонного свеса, а в продольных - у конька. Чтобы избежать применения обрезанных листов, допускается увеличение или уменьшение свесов кровли на фронтонах, а также изменение величины выноса карнизного свеса.

Основанием для стальной кровли служит обрешетка из брусков сечением 50 х 50 мм или доски толщиной не менее 25 мм. Расстояние между брусками или досками не должно превышать 200 мм. Под лежачие (горизонтальные) фальцы укладывают доски шириной не менее 100 - 120 мм. Расстояние между лежачими фальцами (при длине листа 1420 мм) - от 1370 до 1400 мм. Иногда под стальную кровлю устраивают сплошную обрешетку с настилкой рубероида, который, поглощая водяные пары, проникающие через чердачное перекрытие, предохраняет кровельные листы от коррозии.

После возведения стропил необходимо без проволочек приступить к покрытию крыши, чтобы предохранить деревянные конструкции от атмосферных осадков. Лучше делать это летом. Рулонные покрытия, устройство которых связано с применением мастик, следует выполнять только при сухой погоде.   Более подробную информацию представляют технические книги
